磷酸一铵磨粉机与生产线工艺

磷酸一铵磨粉机是指将磷酸一铵颗粒研磨成粉体的设备，由于磷酸一铵易吸潮结块、受热易熔融分解，磨粉时需采用开路系统的磨粉机，生产线需严格控制物料水分、温度与研磨时间。

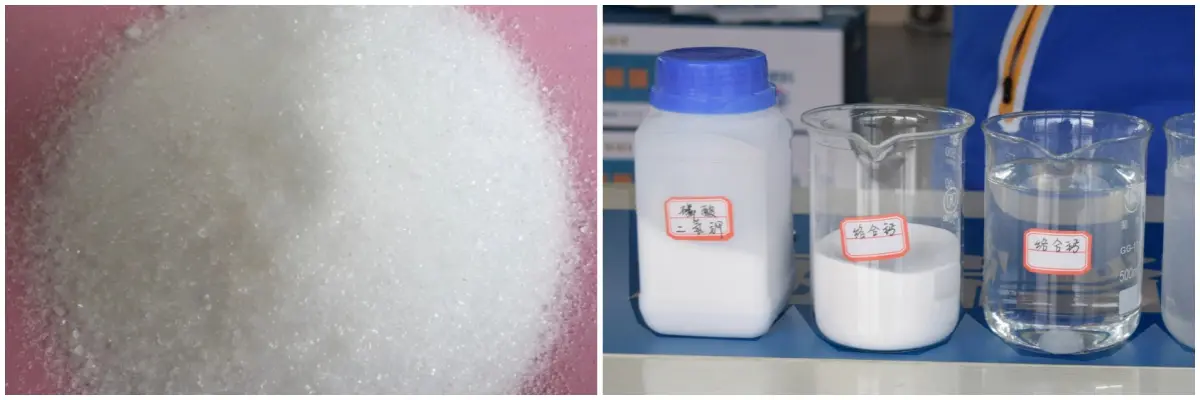

什么是磷酸一铵？

磷酸一铵（化学式 NH₄H₂PO₄，简称 MAP），也叫磷酸二氢铵，属于热敏性、易吸潮、弱酸性腐蚀性的难磨物料。其分解温度为190℃，实际生产中环境温度超过 60℃便会出现跑氨、养分流失，甚至熔融粘附设备，空气相对湿度>60%时极易吸潮板结，易造成管道、磨腔堵塞。物料水溶液呈弱酸性，普通碳钢材质易快速腐蚀损耗。粉尘存在燃爆风险，爆炸下限约 40g/m³，生产加工需严格做好安全防护。

磷酸一铵磨粉生产线的注意事项

严格控温：磷酸一铵原料严禁热风烘干，所有热源必须和物料系统完全隔离，设备必须配大功率强制风冷系统，把磨腔温度控制在50℃以内，防止跑氨、结块、堵机等风险。

全面防爆：生产线必须按粉尘防爆标准设计，设备和管道都要做防静电接地，关键位置加装泄爆片，并配备防爆脉冲除尘器，加氮气保护系统，彻底消除燃爆隐患。

防腐耐磨：针对磷酸一铵的弱酸性腐蚀，磨辊、磨环、衬板、输送管道这些直接接触物料的部件，需采用耐磨防腐的合金材料，普通碳钢用不了多久就会被腐蚀穿孔，既影响生产又不安全。

防潮防护：从原料仓、磨粉机到输送管道、成品仓，所有接触物料的地方都要做全密封处理，梅雨季节需通入干燥空气辅助防潮，成品粉料最好当天生产当天包装，存放超过24小时结块概率会大幅上升。

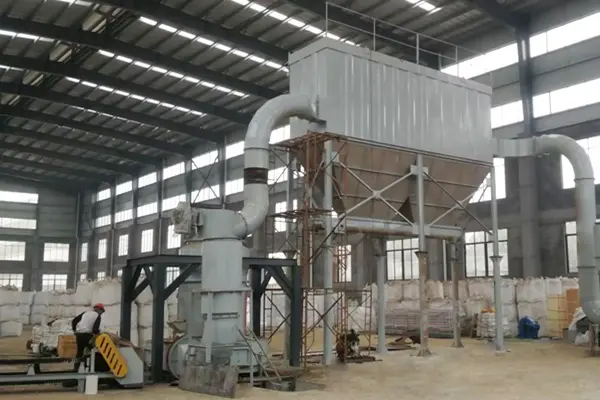

如何选择合适的磷酸一铵磨粉机？

行业内磷酸一铵粉体主要应用于80~200目常规肥料及水溶肥领域，目前该领域技术最成熟、性价比最高的加工设备为开路式雷蒙磨粉机。立式磨粉机因研磨压力大、磨腔温升过高，极易导致磷酸一铵熔融糊辊粘壁，通常运行数小时便需停机清理，无法实现连续稳定生产。球磨机虽运行稳定，但存在能耗高、产能低、成品粒度不均匀等弊端，且同样面临研磨升温导致物料结块的问题。此外，适配磷酸一铵加工的开路雷蒙磨粉机，需配套风冷系统及大功率风机，研磨过程中可快速带走磨腔热量，避免物料因温升过高出现跑氨、结块、粘机等问题。

磷酸一铵磨粉生产线的工艺流程

磷酸一铵磨粉必须采用开路工艺，搭配大功率强制风冷系统，防止磨腔热量积累、温升过高。生产工艺流程如下：

块状磷酸一铵原料用叉车运至原料仓，仓底振动给料机均匀送料到开路雷蒙磨主机，设备配套独立强制风冷系统，由主风机持续抽入常温新风进入磨腔，在研磨物料的同时，通过强制风冷快速带走研磨热量，将磨腔温度稳定控制在50℃以内，物料一次研磨后迅速排出，粉体随气流进入旋风收集器，大部分成品粉体沉降收集，少量粉尘进入防爆脉冲除尘器回收净化，尾气经除氨处理后达标排放。

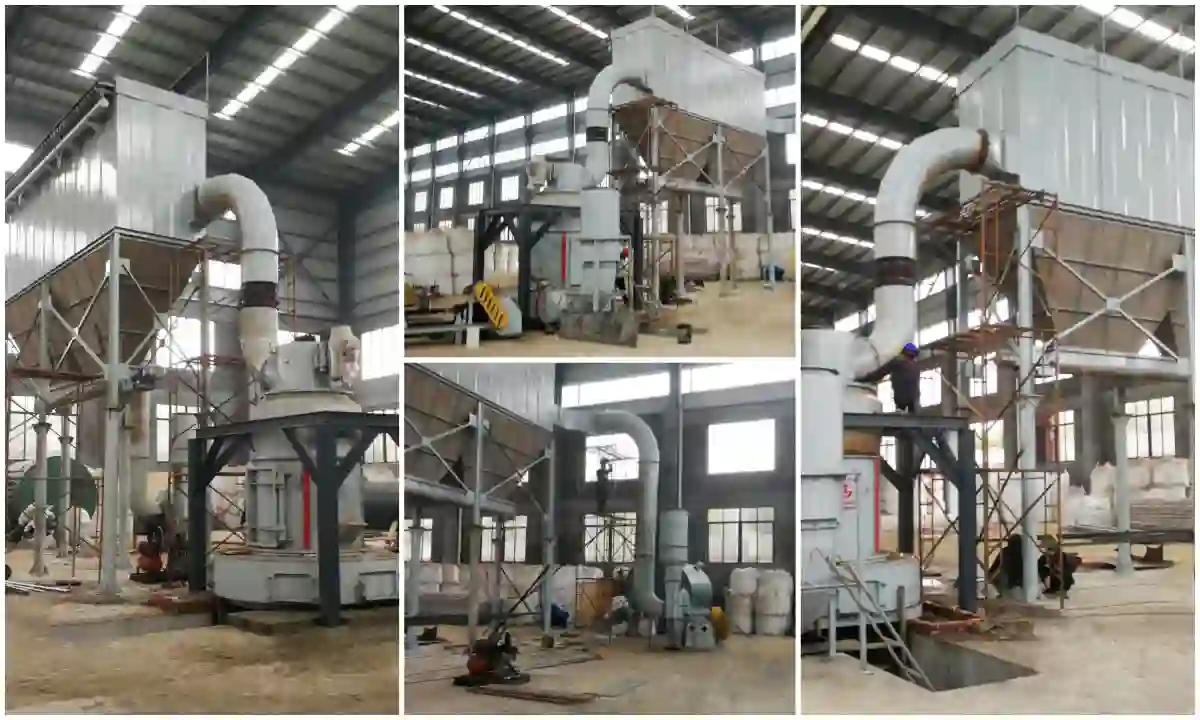

磷酸一铵磨粉机的应用场景

磷酸一铵磨粉常见问题解答

磷酸一铵磨粉机为什么要采用开路系统？

闭路系统热量无法向外散出，磨腔温度会持续累积升高，运行一段时间后磷酸一铵便会分解跑氨、熔融结块并堵塞设备，最终只能停机清理维护。开路系统可持续抽入常温新鲜空气，研磨产生的热量随气流直接排出系统，可稳定控制磨腔温度。

磷酸一铵粉体结块严重怎么办？

磷酸一铵加工过程中出现结块，90%以上由磨腔温度过高或物料受潮两大因素导致。因此，生产线严格将磨腔温度控制在 50℃以下。同时，全面检查整套生产线密封性，重点封堵管道接口、仓门等易进湿部位，杜绝外界湿气侵入，成品粉体做到即产即包，避免长时间仓内存放，必要时通入干燥空气进行防潮保护。

磷酸一铵磨粉过程中氨味大、养分流失严重怎么解决？

生产过程中若氨味异常浓重，通常是因磨腔温度过高，导致磷酸一铵受热分解、释放氨气所致。此时，需将风机风量调至最大，通过强化风冷效果，快速降低磨腔温度。随后，检查给料量是否过大，若给料过多，会延长物料在磨腔内的停留时间，导致热量累积、物料分解，进一步加重氨味。同时，需定期清理磨腔内壁的结垢与粘料，避免此类积料反复受热分解，持续释放氨气。
