悬摆式雷蒙磨粉机与纵摆式雷蒙磨粉机对比分析

悬摆式雷蒙磨纵摆式雷蒙磨结构对比分析当前市场分析

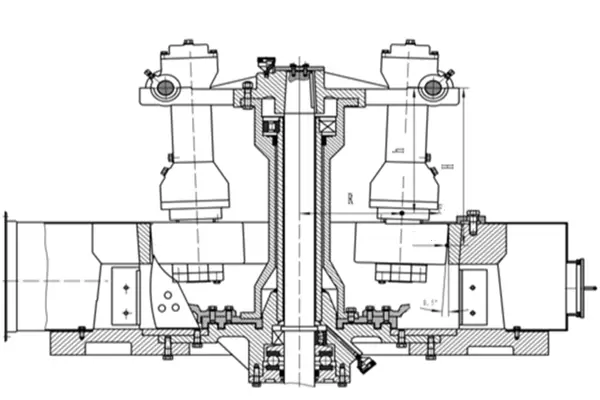

悬摆式雷蒙磨粉机信息介绍

悬摆式雷蒙磨粉机源自1906年诞生的初代经典悬摆结构设计，历经百年技术迭代，技术体系成熟、运行稳定，是全球非金属矿物加工领域应用范围最广、保有量最大的通用型设备。在80~400目粉体加工市场中，占比长期稳定在60%以上。

磨辊总成：通过横担轴水平悬挂于梅花架上，轴两端采用橡胶套管与梅花架连接。橡胶套管兼具缓冲减震以及径向小幅摆动双重功能。

辊套结构：采用单筒一体式设计，筒内以上下两组圆锥滚子轴承安装磨辊轴及磨辊本体，零部件少、加工装配难度低、配件通用性强。

摆动特性：磨辊绕水平横担轴向外倾斜摆动，运行中磨辊轴线与主轴轴线始终保持固定夹角，存在约0.5°的负摆角（磨辊中心相对磨环中心偏移约5mm）。

轴承受力：轴承同时承受径向与轴向载荷，受力分布不均，其中下轴承承担约70%的总研磨力，长期运行下易出现局部磨损加剧现象。

工作原理：由主电机驱动梅花架旋转，悬挂的磨辊总成随梅花架公转并自转。在离心力作用下，磨辊向外倾斜紧压磨环，研磨力集中在狭窄接触线上，且自磨辊下端向上端逐渐递减，导致研磨力分布不均。离心力无法完全转化为研磨力，存在能量损耗（研磨力=离心力×h/H，h/H≈0.8）。

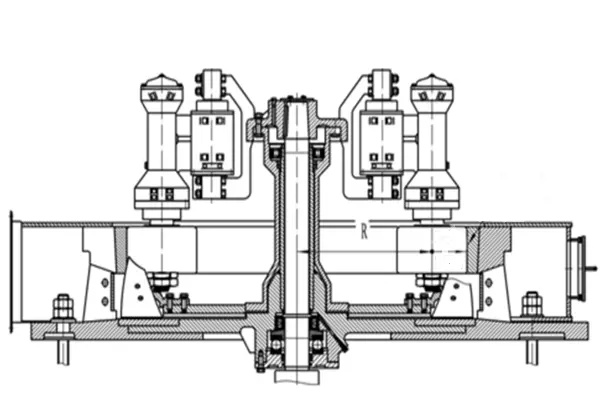

纵摆式雷蒙磨粉机信息介绍

纵摆式雷蒙磨粉机出现于21世纪初，主要针对悬摆式负摆角的局限性进行了优化，磨辊、磨环磨损更均匀，使用寿命较悬摆式结构延长1~1.5倍。但其摆动关节和密封系统受力复杂，磨损老化问题较为突出，后期维护成本远高于悬摆式结构，目前尚无兼顾低成本与高可靠性的完美解决方案。

磨辊总成：通过纵担轴垂直安装于梅花架上，纵担轴上下两端均与梅花架框架刚性固定，结构稳定性优于悬摆式的柔性悬挂结构，但联动部件更多。

辊套结构：采用双筒平行式设计，右筒内置磨辊轴及磨辊，左筒空套于纵担轴上，形成独立的摆动关节，加工精度与装配要求较悬摆式单筒结构更高。

摆动特性：磨辊绕垂直纵担轴向外平行摆动，运行中磨辊轴线与主轴轴线始终保持严格平行，无负摆角问题，可实现磨辊与磨环的全面接触。

轴承受力：轴承几乎仅承受纯径向载荷，载荷均匀分布于所有轴承滚道表面，无额外轴向分力，理论上轴承磨损更均匀。但受摆动结构影响，密封系统受力更为复杂。

工作原理：磨辊在离心力作用下以平行于主轴的方式向外摆动，磨辊整个圆柱面与磨环形成全面积平行面接触。研磨力均匀分布于整个接触面，单位面积压力较悬摆式提高25%~30%，离心力可完全转化为研磨力（研磨力=离心力），研磨效率更优。但长期高频小幅摆动（0~10°）会使摆动关节与密封系统持续受力，易出现磨损老化问题。

雷蒙磨粉机悬摆式与纵摆式结构对比

为什么纵摆式雷蒙磨粉机目前无法成为市场主流？

纵摆式雷蒙磨虽在研磨效率和产能上比悬摆式有理论提升，但其复杂的摆动结构带来了难以解决的高频动密封问题，导致后期维护成本高昂，生产稳定性远不及悬摆式。

其核心缺陷源于结构与工况的根本矛盾：为实现高效研磨而设计的精密摆动关节，在高粉尘环境中必然面临密封快速失效的难题。一旦橡胶密封老化，微细粉尘侵入轴承腔，便会引发轴承频繁报废，且其高昂的拆机维修成本，远超设备理论提升所节省的电费。

此外，复杂的梅花架和关节结构对维修人员技术要求极高，普通机修难以胜任。许多用户购机后虽认可其产量，却在经历数次轴承故障后“心态崩溃”，修不起或不想修，从而流入二手市场。而在二手市场，其保值率极低，买家第一反应往往是“密封容易坏、轴承容易抱死”。

悬摆式结构虽然存在负摆角带来的研磨力折减，但其结构极简、无高频摆动关节、密封可靠、维护便捷，全生命周期成本最低。对于80~400目常规粉体加工，悬摆式能够稳定的满足绝大多数用户的生产需求，且技术成熟、故障率低、配件通用易购，中小企业和多品种物料场景均可轻松适配。

而对于追求长期稳定、低维护成本的大规模生产，行业更倾向于选择立式磨粉机。立磨初期投资虽高于纵摆式，但后期运行维护成本低、大规模连续生产投资回报率高，且粉体均匀性更优。

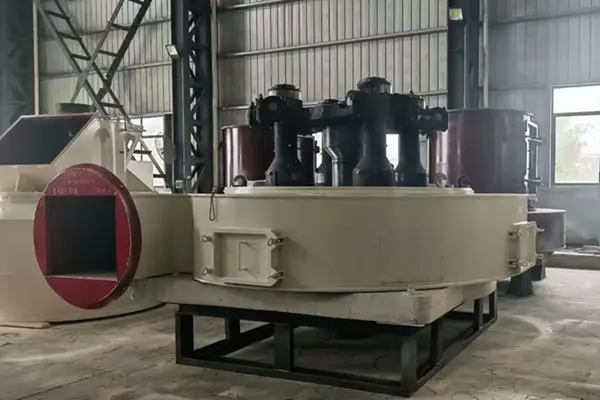

桂林矿机历经半个多世纪的技术积淀，始终以“实用、可靠、经济”为核心设计理念，不盲目追求参数上的理论提升，而是坚守经过市场长期验证的成熟方案。这正是GK雷蒙磨粉机坚持采用悬摆式磨辊总成的主要原因之一。这一设计不仅获得了客户的长期好评，而且使得设备在二手市场的流通率几乎为零。
