如何选择雷蒙磨粉机的配套破碎机？

功能介绍常见类型选型推荐避坑指南

破碎机在雷蒙磨粉机系统中的作用

在磨粉生产线中，破碎机是雷蒙磨粉机的前置预处理设备，其作用是将大块原料破碎至符合雷蒙磨粉机进料标准的粒度（≤30mm），磨粉机可处理的粒度，从而减轻后续磨粉工艺的负荷，提高生产效率，破碎均匀的原料还有助于提高成品粉体品质。若破碎机选型不当，将导致进料粒度过大，加剧磨辊、磨环等研磨部件损耗，不合适的破碎粒度会直接影响雷蒙磨粉机的研磨效率，并导致成品质量波动。因此，根据物料特性科学选择破碎机是雷蒙磨粉机高效稳定运行的首要环节。

在预处理破碎环节，破碎工序可分为粗碎、中碎、细碎，以此破碎不同硬度的物料，满足雷蒙磨粉机的进料粒度。

雷蒙磨粉机配套破碎机的常见类型

在雷蒙磨粉机系统应用中常见的破碎机类型有颚式破碎机、反击破碎机、锤式破碎机、圆锥破碎机。

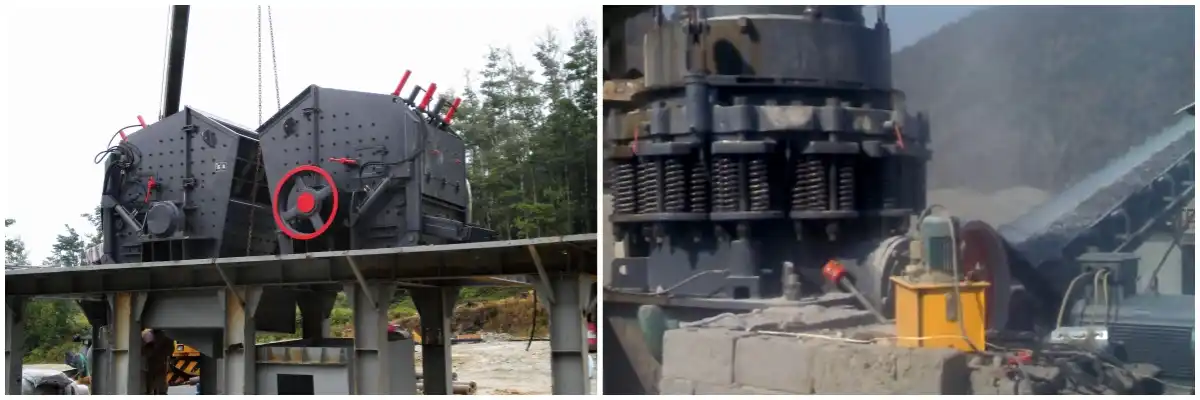

从左往右依次为颚破、反击破、锤破、圆锥破

雷蒙磨粉机配套破碎机的选型建议

原料硬度

高硬度物料：如花岗岩、武岩、铁矿石、河卵石等，莫氏硬度>7的物料，粗碎需采用颚式破碎机，利用其高挤压力破碎大块物料，中细碎建议选择圆锥破碎机，圆锥破目前是处理高硬度物料中细碎最经济高效的解决方案，采用层压破碎原理，以挤压和研磨的方式破碎硬岩，其耐磨件（轧臼壁、破碎壁）的寿命远高于锤头和板锤，虽然初期投资成本较高，但长期运行的综合成本和稳定性优势明显。

中低硬度物料：如石灰石、方解石、白云石等，莫氏硬度≤7，粗碎通常采用颚式破碎机进行预处理，中碎则以锤式破碎机或反击式破碎机为主，其中重型锤式破碎机甚至可实现中细碎一次破碎成型，能有效简化流程，需要注意锤式破碎机虽适合此类软岩，但不适用处理湿度过大（含水量超过8%~10%）的物料，细碎环节则可根据实际需求选用锤式破碎机或细颚破（PEX型）来确保入磨粒度。

物料湿度

颚式破碎机适应性最强，对高湿度、高含泥量物料容忍度最高，锤式破碎机则因底部设有篦条，在高湿度工况下篦条孔极易堵塞，还会加剧锤头与篦条的磨损，反击式破碎机虽无篦条堵塞风险，但对高含泥量物料依然敏感（泥土易糊腔），且当湿度过大（超过10%~12%）时，会显著降低破碎效率，而圆锥破碎机对于粘湿物料敏感性较高，容易造成堵塞，应避免用于处理高湿度或高含泥量的物料。

工艺模式

非金属矿加工：以单段破碎为主，如果原矿粒径不是特别大，单台颚式破碎机即可破碎至雷蒙磨粉机所需的进料粒度（通常≤30mm）。

金属矿石加工：遵循多碎少磨的原则，采用多段破碎，粗碎采用颚式破碎机破碎至200~300mm，中碎采用圆锥破碎机或反击破碎机破碎至50~100mm，细碎采用圆锥破碎机破碎至≤30mm，以此最大限度的降低入磨粒度，保护雷蒙磨粉机高效稳定运行。

工业固废加工：对于粒度较均匀的炉渣、粉煤灰通常无需破碎机，对于陶瓷废料、钢渣等块料，通常采用颚式破碎机+反击破碎机两段破碎，将物料解离至雷蒙磨粉机标准入磨粒度即可。（注：若钢渣硬度或含铁量较高，可考虑采用细颚破或锤破进行细碎，降低磨损成本。）

化工原料加工：需采用不锈钢或陶瓷衬板材料的专用破碎机，并配备振动筛形成闭路破碎系统，以此防止铁杂质污染原料，从源头上保障成品粉体的纯度。

成品粒形

若对成品粒形有严格要求，可选择反击破碎机，反击机破碎机成品多呈立方体状态，针片状含量极低（≤10%）适用于石灰石制砂、建筑垃圾再生骨料等中低硬度物料，若对粒形有极致要求可以选择制砂机，利用石打石原理整形，粒形最好。而对于硬岩加工（如金属矿、花岗岩等），需以降低损耗为核心，推荐选择圆锥破碎机（尤其液压型），虽粒形稍差（针片状12%~15%），但层压破碎原理，耐磨件寿命更长。

雷蒙磨粉机配套破碎机的避坑指南

试图单台破碎机处理硬岩

试图用单台颚式破碎机或锤式破碎机一次破碎花岗岩、玄武岩等高硬度大块物料，其后果是破碎力不足磨损极快，设备超负荷运行。

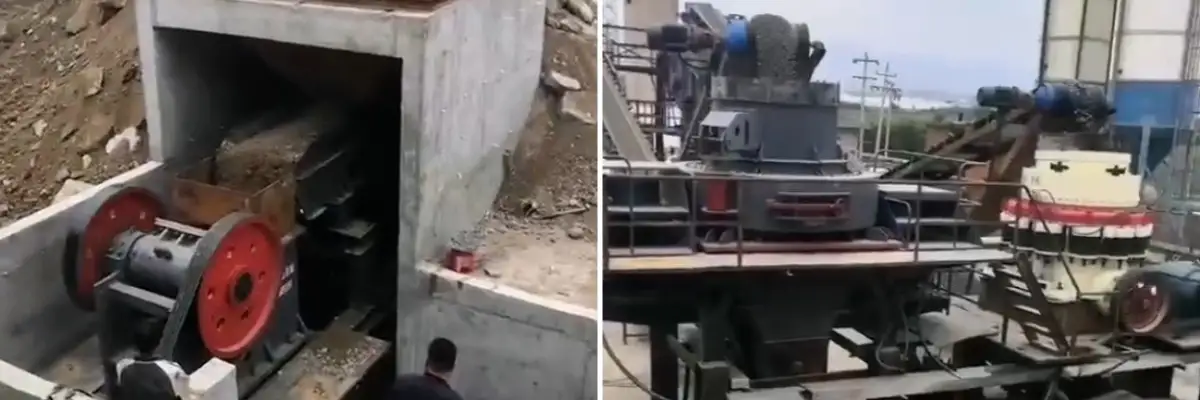

正确做法是采用多段破碎的工艺，例如颚破粗碎+反击破中碎+圆锥破细碎。

未考虑物料湿度直接送入破碎机

将含水量超过10%的粘土质石灰石直接送入反击破、锤破或圆锥破。其后果是设备频繁停机清腔、产量严重降低，锤破底部篦条孔易被高湿物料糊死导致堵塞，反击破处理高湿物可能粘附形成缓冲垫层使效率下降，圆锥破对高湿物料敏感，挤压会堵塞排料口。

正确做法是通过自然晾晒或烘干设备预处理，湿法破碎须选择颚式破碎机，并适当加大排料口。

选型时破碎机产能远大于雷蒙磨粉机

选购处理能力10t/h的雷蒙磨粉机去配备处理能力50t/h的破碎机，其后果是破碎机频繁启停空转，单位电耗飙升，且破碎物料堆积需额外场地周转。

正确做法是合理匹配产能，破碎机处理能力需在雷蒙磨粉机产能的1.1~1.2倍，并在破碎与磨粉工序之间设置中转料仓（容量满足雷蒙磨的2~4小时用量）。

物料破碎后忽视除铁工序

破碎机后端未安装除铁器，在物料破碎过程中，破碎机的耐磨件（如颚板、锤头、衬板）会有磨损，导致铁杂质会混入原料，若不处理直接进入磨机，将影响成品粉体的质量，严重时还会对磨辊、磨环造成损坏。

正确做法是在破碎后和入磨前各设一道除铁器，形成多级除铁保护。
